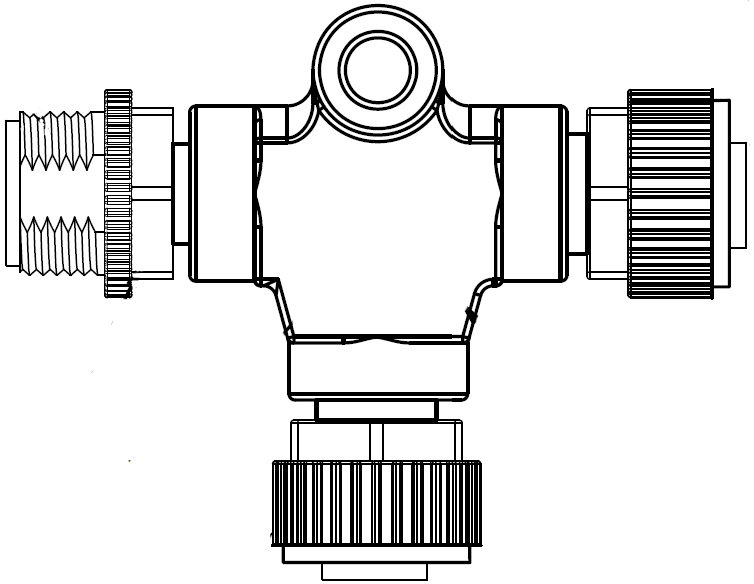

Conector T NMEA 2000
37,20 €
“Ao expandir a sua rede NMEA 2000 para além do limite de 3 dispositivos do nosso kit de cablagem NMEA 2000, pode utilizar o nosso NMEA 2000 T-conector para adicionar um dispositivo adicional à sua rede”.
CARACTERÍSTICAS
Ao expandir a sua rede NMEA 2000 para além do limite de 3 dispositivos do nosso kit de cablagem NMEA 2000, pode utilizar o nosso conector T para rede NMEA 2000 para adicionar um dispositivo adicional à sua rede. Com conectores Macho > Fêmea > Fêmea, os conectores T podem ser ligados em conjunto ou adicionados ao conector T de 4 vias NMEA 2000 incluído no nosso kit de cablagem. O conector inferior do cabo “drop” é fêmea, pelo não haver pinos expostos quando o cabo é removido.
A Digital Yacht pode fornecer cabos e conectores NMEA 2000 para alargar a sua rede NMEA 2000 a qualquer tamanho (até um limite máximo de 50 dispositivos NMEA 2000).
O comprimento máximo de um cabo NMEA 2000 é de 6 m e o comprimento total de todos os cabos deve ser inferior a 76 m. Note que todos os cabos NMEA 2000 de Digital Yacht também podem ser usados como cabos “backbone” e são facilmente ligados entre si para obter o comprimento de cabo “backbone” de que necessita no seu bardo.
Esta imagem mostra todas as regras-chave da rede NMEA 2000 que, se aplicadas corretamente, assegurarão que a sua rede NMEA 2000 funcione perfeitamente.
A Digital Yacht utiliza micro conectores NMEA2000 em cabos e conectores que são universais e por isso compatíveis com produtos NMEA2000 de outros fabricantes.
Se quiser saber mais sobre a rede NMEA 2000, clique aqui.
ESPECIFICAÇÕES
- Conector T NMEA 2000
- Conectores padrão “Micro C” facilitam a expansão da rede
- Os conectores metálicos melhoram a fiabilidade
- Classificação IP68 à prova de água
NMEA 2000 é a versão marítima das redes CAN encontradas em todos os carros modernos. O NMEA 2000 permite que dispositivos electrónicos marítimos de diferentes fabricantes falem entre si.
NMEA 2000 é um conjunto padrão de mensagens de dados, protocolos e conectores que todos os dispositivos NMEA 2000 devem utilizar*.
* Nota – Alguns fabricantes criaram as suas próprias versões de NMEA 2000 com diferentes conectores e cabos; o “SeaTalkNG” da Raymarine e o “SimNet” da Simrad são dois exemplos e ambos precisam de cabos adaptadores proprietários para se ligarem a redes NMEA 2000 padrão.
Não se pode simplesmente ligar dois dispositivos NMEA 2000 com um cabo NMEA 2000 adequado – eles devem ser ligados a uma rede NMEA 2000 devidamente construída.
Cada dispositivo tem uma interface NMEA 2000 que deve ser alimentada a partir da rede. Alguns dispositivos menores de baixa potência, como sensores, são também alimentados a partir da rede
Há um pequeno custo na criação da rede, mas a expansão futura é muito fácil. Um kit de cablagem Digital Yacht NMEA 2000 é uma forma rentável de construir uma rede pequena e expansível.
O kit de iniciação NMEA 2000 de Digital Yacht inclui:
- Backbone T-Piece de 4 vias
- 2x Terminadores
- Cabo de alimentação de 1 m (com fusível)
- Cabo NMEA 2000 de 1 m
O número da peça é ZDIGN2KIT.
A lista abaixo, dá-lhe todas as regras-chave da rede NMEA 2000 que, se seguidas, garantirão que a sua rede NMEA 2000 funcione correctamente.
- A rede tem de ser devidamente terminada; apenas dois terminadores instalaram um em cada extremidade da dorsal NMEA 2000
- A tensão de alimentação da NMEA 2000 deve estar entre 9V e 16V
- A corrente de abastecimento da NMEA 2000 deve ser inferior à 3A (60 LEN)
- Máximo 50 dispositivos físicos na rede
- O Backbone NMEA 2000 deve ser inferior a 100 m
- O comprimento máximo do cabo é de 6 m
- O comprimento total de todos os cabos deve ser inferior a 76 m
- A queda de volts de uma extremidade da rede para a outra, deve ser inferior a 1.5V
Uma consideração chave em qualquer bom desenho de rede NMEA 2000, é a corrente total que a rede consome. Se a corrente total for superior à capacidade de corrente segura da cablagem NMEA 2000 (3A para todos os cabos Digital Yacht), então o cabo pode derreter ou mesmo causar um incêndio eléctrico.
- Cada dispositivo da rede NMEA 2000 consome alguma corrente
- É muito importante que a corrente total da rede seja conhecida e que seja inferior à 3A
- Cada dispositivo certificado NMEA 2000, tem um Número de Equivalência de Carga ou “LEN” para abreviar.
- 1 LEN = 0.05A (50mA)
- O número LEN será impresso no rótulo do produto do dispositivo (ver exemplo abaixo)
- Some os valores LEN de todos os dispositivos e certifique-se de que o total é inferior a 60 LEN, equivalendo a 3A
As redes NMEA 2000 são muito fiáveis e são realmente “plug and play”. Quando as coisas correm mal, nem sempre é fácil encontrar falhas, mesmo numa pequena rede NMEA 2000.
NAVDoctor é a ferramenta de diagnóstico NMEA 2000 perfeita para revendedores, instaladores e construtores de barcos. Transforma qualquer dispositivo móvel num analisador de rede NMEA 2000, criando páginas web simples e claras que mostram a saúde e o estado da sua rede NMEA 2000.
O iKonvert NMEA 2000 to NMEA 0183 de Digital Yacht é um convertedor inteligente e flexível. Por conseguinte, permite que o novo equipamento NMEA2000 fale com o equipamento NMEA0183 antigo. As conversões são bidireccionais.
Por exemplo, pode querer obter os dados dos sensores NMEA 0183 mais antigos para a sua rede NMEA 2000. Outra razão é ter um novo NMEA2000 apenas MFD e querer que os dados de GPS e Navegação sejam enviados para o seu antigo NMEA 0183 VHF e Autopilot.
iKonvert pode ser utilizado para realizar com precisão e inteligência as conversões de dados necessárias.
NavAlert é a mais recente inovação de Digital Yacht e permite a definição de um alarme para qualquer parâmetro disponível na rede NMEA 2000 da embarcação. Podem ser dados de navegação tais como profundidade, rumo ou velocidade, dados eléctricos tais como tensão e dados do motor/gerador, incluindo temperatura, pressão, níveis de tanques, fluxo de combustível, etc.
Conecta-se em qualquer parte da rede NMEA 2000 e também retira energia desta ligação, pelo que a instalação é muito simples. Uma rede WiFi local é criada pela NavAlert, pelo que a instalação é possível com qualquer smartphone, tablet ou PC. Basta escolher o parâmetro que deseja monitorizar e definir um nível de alarme. Vários parâmetros podem ser monitorizados.
>
